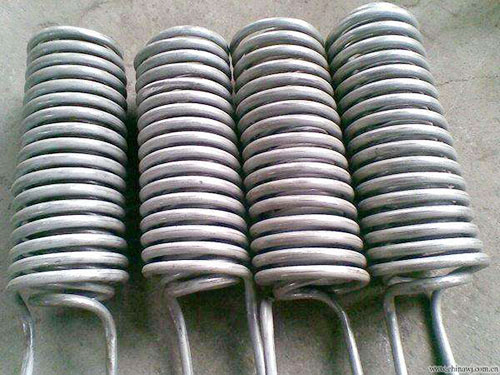

不銹鋼盤管本身具備較好的耐腐蝕性，但在強酸、強堿、高氯離子等苛刻工況下，仍需針對性做防腐處理，核心思路是 強化表面鈍化膜、隔絕腐蝕介質、提升材料耐蝕等級，以下是可直接落地的工藝方案和操作要點：
一、 基礎防腐：不銹鋼本色鈍化處理（核心工藝）
不銹鋼的耐蝕性依賴表面的鉻鈍化膜，本色鈍化是通過化學方法增厚、致密化該鈍化膜，適用于大多數常規工況（如淡水、中性化工介質）。
前處理（關鍵步驟，決定鈍化效果）
脫脂：用 5%~10% 氫氧化鈉溶液（溫度 50~60℃）浸泡 10~15min，去除表面油污、切削液殘留；也可采用超聲波脫脂，提升復雜盤管內壁清潔度。
酸洗：用 10% 硝酸 + 2% 氫氟酸混合液（常溫）浸泡 5~8min，去除氧化皮、焊斑、鐵離子污染；嚴禁單獨使用鹽酸，避免氯離子殘留引發點蝕。
漂洗：用去離子水沖洗 2~3 遍，確保表面無酸液殘留，最后用潔凈壓縮空氣吹干。
鈍化處理
配方：20%~30% 硝酸溶液（添加 0.5%~1% 重鉻酸鉀，增強鈍化膜穩定性），溫度 40~50℃。
操作：將盤管充滿鈍化液，浸泡 20~30min；對于長距離盤管，可采用循環泵強制循環鈍化液，確保內壁均勻接觸。
后處理：用去離子水漂洗至 pH 中性，然后在 80~100℃ 烘箱中烘干，或在潔凈環境下自然晾干。
質量檢測
藍點試驗：用 1g 鐵氰化鉀 + 3mL 鹽酸 + 100mL 水 配制試劑，涂抹在盤管表面，5min 內無藍色斑點即為合格，說明鈍化膜完整。
二、 進階防腐：涂層防護（適用于苛刻腐蝕工況）
當介質為強酸（如稀硫酸、鹽酸）、高氯離子（如海水、鹽水）、強堿時，需在鈍化基礎上增加涂層防護，常見方案如下：
涂層類型    適用介質    施工工藝    關鍵注意事項
PTFE 噴涂 / 浸漬    強酸、強堿、有機溶劑、高氯離子    1. 前處理后噴砂（粗糙度 Ra 3.2~6.3μm）
2. 預熱盤管至 300~350℃
3. 噴涂 PTFE 粉末，厚度 0.2~0.5mm
4. 燒結固化（380~400℃，保溫 30min）    避免涂層針孔，需做電火花檢測（電壓 5000V，無擊穿為合格）
環氧樹脂涂層    中性、弱酸性介質（如污水、化工廢水）    1. 表面噴砂處理
2. 刷涂 / 高壓無氣噴涂環氧樹脂底漆 + 面漆
3. 常溫固化 24h 或 80℃ 烘烤 2h    涂層厚度控制在 0.3~0.8mm，確保盤管焊縫處無漏涂
氟碳漆涂層    戶外暴曬 + 腐蝕介質（如沿海地區化工管道）    1. 鈍化后噴涂氟碳底漆
2. 噴涂氟碳面漆，厚度 0.2~0.3mm
3. 常溫固化 7d    耐候性優異，可耐受紫外線老化，適合室外安裝的盤管
三、 特殊工況防腐：材料升級 + 陰極保護
材料升級（治本方案）
普通 304 不銹鋼 → 316L 不銹鋼：提升耐氯離子腐蝕能力，適用于海水、鹽水工況。
316L → 2205 雙相不銹鋼：耐點蝕、應力腐蝕性能更強，適用于高濃度氯離子 + 高溫工況（如油氣田采出水）。
極端工況 → 哈氏合金（C276）盤管：耐強酸、強氧化性介質，但成本較高。
陰極保護（適用于埋地或浸沒式盤管）
與涂層防護配合使用，形成 “涂層 + 陰極保護” 雙重防護體系。
犧牲陽極法：在盤管附近埋設鋅陽極或鎂陽極，通過陽極腐蝕保護不銹鋼盤管不被腐蝕，適用于埋地、海水浸沒場景。
外加電流法：通過恒電位儀施加微弱電流，使盤管電位維持在 -0.85~-1.2V（相對飽和硫酸銅參比電極），適用于大型工業管道系統。
四、 防腐處理后的維護要點
存放：避免與碳鋼直接接觸，防止鐵離子污染；存放環境保持干燥、通風，相對濕度≤60%。
安裝：采用不銹鋼支架或涂塑支架固定，嚴禁用碳鋼螺栓直接連接，需加裝絕緣墊片。
清洗：定期用中性清洗劑清洗表面，避免腐蝕性介質殘留；對于 PTFE 涂層盤管，嚴禁用鋼絲球等硬質工具刮擦。
