選擇適合食品醫療設備的不銹鋼彎管，核心圍繞安全無毒、衛生易清潔、耐腐蝕、合規達標四大核心要求，同時結合設備使用場景、流體特性、加工安裝需求綜合判斷。以下是系統的選型邏輯和關鍵要點：

一、先定核心：材質選型（最關鍵，直接決定安全性）

食品醫療行業對不銹鋼材質的核心要求是：無重金屬析出、耐酸堿 / 消毒劑 / 滅菌環境、不易滋生細菌，優先選擇奧氏體不銹鋼（含鉻≥18%、鎳≥8%），具體選型如下：

材質型號 核心特性 適用場景 注意事項

304 不銹鋼（06Cr19Ni10） 基礎食品級，耐常規酸堿（如中性食品、清水），成本適中 普通食品加工設備（如飲料輸送、米面加工）、非腐蝕性醫療輔助設備（如清水管路） 不適合高鹽、酸性（果汁、醋）、堿性強的環境，也不適合醫療滅菌高頻場景

316L 不銹鋼（022Cr17Ni12Mo2） 含鉬（Mo），耐腐蝕性比 304 強 5-10 倍，低碳（L≤0.03%）避免晶間腐蝕，生物相容性好 醫療設備（藥液輸送、滅菌管路、手術器械配套）、高要求食品（酸性食品、腌制食品、海產品加工）、高頻消毒場景 首選材質，尤其醫療行業幾乎必選，成本比 304 高 15-30%

316Ti 不銹鋼 在 316 基礎上添加鈦（Ti），耐高溫（≤800℃）、抗晶間腐蝕更強 高溫滅菌設備（如 134℃高壓蒸汽滅菌管路）、高溫流體輸送（如熱藥液、高溫清洗水） 成本高于 316L，非高溫場景無需優先選擇

無磁奧氏體不銹鋼（如 316L 無磁型） 避免磁場干擾，材質特性同 316L 醫療 MRI 室、電磁敏感設備的管路 僅特殊場景需要，常規場景無需考慮

材質關鍵驗證點：

必須符合食品 / 醫療級認證：

食品接觸：GB 4806.9（中國）、FDA 21 CFR Part 175.300（美國）、EU 10/2011（歐盟）、NSF/ANSI 51（國際通用）。

醫療接觸：ISO 10993（生物相容性）、GMP（藥品生產質量管理規范）。

材質純度要求：硫（S）≤0.03%、磷（P）≤0.045%，避免雜質析出；需提供光譜分析報告（驗證 Cr、Ni、Mo 含量達標）。

低碳要求：醫療設備優先選 “L 型”（低碳），焊接后不易產生晶間腐蝕（焊接是彎管常見工藝，晶間腐蝕會導致材質失效、重金屬析出）。

二、加工工藝：影響衛生性和結構穩定性

彎管的加工方式直接決定內壁光滑度、無死角性，避免細菌殘留，核心關注以下 4 點：

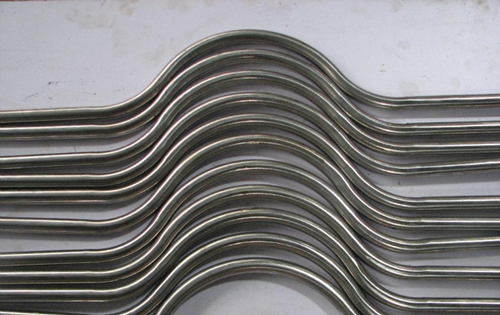

1. 彎曲方式：優先冷彎，拒絕熱彎

冷彎（無芯棒 / 有芯棒冷彎）：

溫度≤400℃，材質組織結構不改變，內壁光滑無氧化皮、無褶皺，是食品醫療的首選。

有芯棒冷彎：適合管徑≥20mm、彎曲半徑小的場景，內壁更均勻，避免變薄；

無芯棒冷彎：適合小管徑（≤15mm）、大彎曲半徑，成本較低。

熱彎（≥800℃）：

會導致內壁氧化、生成氧化皮（易脫落污染食品 / 藥液），且材質硬度下降、耐腐蝕變差，嚴禁用于食品醫療設備。

2. 彎曲半徑：避免清潔死角和結構損傷

較小彎曲半徑（R）≥1.5× 管徑（D），推薦 R=2D-3D（如管徑 25mm，彎曲半徑≥50mm）。

半徑過小會導致：① 內壁局部變薄（允許變薄率≤10%，超標易破裂）；② 內壁出現 “內凹褶皺”（形成清潔死角，細菌滋生）。

3. 內壁光滑度：Ra≤0.8μm（關鍵衛生指標）

食品醫療管路需 “鏡面級內壁”，粗糙度 Ra≤0.8μm（Z好≤0.4μm），避免流體殘留和細菌附著。

驗證：要求供應商提供表面粗糙度檢測報告，或用粗糙度儀現場測量。

輔助工藝：彎曲后需做 “鈍化處理”（提升表面耐腐蝕膜層）、“電解拋光”（進一步降低粗糙度，增強光滑度），嚴禁酸洗（酸洗殘留會腐蝕材質，污染介質）。

4. 焊接工藝：優先無縫，焊縫需達標

優先選無縫不銹鋼管彎制（無焊縫，無清潔死角），適合小管徑（≤50mm）；

大管徑（≥60mm）需拼接時，采用TIG 氬弧焊（惰性氣體保護）：

焊縫需 “內壁無焊瘤”（焊瘤會形成死角），焊縫余高≤0.5mm；

焊接后需做 “滲透檢測（PT）” 或 “超聲波檢測（UT）”，確保無氣孔、裂紋（需提供檢測報告）；

焊縫區域需重新鈍化處理，避免腐蝕。

三、規格參數：匹配設備需求，避免適配問題

1. 管徑和壁厚：按壓力、流量選型

管徑（DN）：根據設備管路設計確定，常見食品醫療規格：DN6、DN10、DN15、DN20、DN25（對應外徑 φ8、φ12、φ16、φ22、φ28mm）。

壁厚（SCH）：需滿足耐壓要求，醫療設備常用 SCH10S、SCH20S（薄壁但強度足夠），避免過厚導致重量過大、清潔困難。

耐壓驗證：根據工作壓力（如醫療滅菌鍋壓力≤0.2MPa，藥液輸送≤0.6MPa），計算壁厚是否達標（公式：壁厚 δ=P×D/(2×σ×[S])，其中 P = 工作壓力，σ= 材質許用應力，[S]= 安全系數≥1.5）。

壁厚均勻性：彎曲后同一截面壁厚差≤8%，避免局部薄弱點破裂。

2. 端口處理：適配連接方式，無毛刺

連接方式：食品醫療常用 “快裝接頭（卡箍式）”“焊接接頭”“螺紋接頭（醫用少見，避免螺紋死角）”，端口需滿足：

端面平整（垂直度≤0.1mm），無毛刺、無銳邊（避免劃傷密封圈，導致泄漏）；

快裝接口需符合 ISO 2852 標準（卡箍通用），焊接接口需無坡口缺陷。

3. 長度和角度：精準匹配安裝空間

彎曲角度：常見 90°、45°、180°（U 型），需按設備管路布局確定，避免二次切割（切割會破壞鈍化層，需重新處理）。

直管段長度：彎管兩端直管段≥50mm（方便安裝接頭或焊接，避免靠近彎曲處連接導致應力集中）。

四、合規性：必備認證和檢測報告

食品醫療行業對 “可追溯性” 要求極高，選型時必須向供應商索要以下文件，缺一不可：

材質證明：EN 10204 3.1 證書（國際通用，驗證材質成分達標）；

食品 / 醫療認證：FDA、NSF、GB 4806.9 等認證證書；

加工檢測報告：表面粗糙度報告、壁厚檢測報告、焊縫無損檢測報告（PT/UT）、鈍化處理報告；

供應商資質：ISO 9001（質量管理體系）、ISO 13485（醫療行業專項質量管理體系，醫療設備必查）。

五、特殊場景適配：針對性選型

高頻滅菌場景（如醫療蒸汽滅菌鍋管路）：

材質選 316L 或 316Ti（耐高溫、耐蒸汽腐蝕）；

壁厚≥SCH20S（避免高溫高壓下變形）；

彎曲半徑≥3D（減少應力集中，延長使用壽命）。

酸性 / 腐蝕性介質（如果汁、醋、含氯消毒劑、藥液）：

材質必須選 316L（含 Mo，耐氯腐蝕、耐酸堿）；

內壁需電解拋光（提升耐腐蝕能力）。

無菌要求極高（如手術室、制藥設備）：

選無縫冷彎管 + 電解拋光 + 鈍化處理；

避免螺紋連接，優先快裝卡箍（無死角，易拆卸消毒）。

電磁敏感場景（如 MRI 室）：

選無磁 316L 不銹鋼彎管（避免磁場干擾設備運行）。

六、選型流程總結（一步不踩坑）

明確使用場景：介質（食品 / 藥液 / 清水）、溫度（常溫 / 高溫滅菌）、壓力、是否高頻消毒；

確定材質：常規食品選 304，醫療 / 高腐蝕 / 高頻滅菌選 316L；

選定加工工藝：冷彎 + 有芯棒（大管徑）/ 無芯棒（小管徑）+ 電解拋光 + 鈍化；

核對規格：管徑、壁厚、彎曲半徑（R≥2D）、角度、端口處理；

驗證合規：索要 3.1 材質證、FDA/NSF 認證、檢測報告；

評估供應商：優先選有 ISO 13485 認證、專業做食品醫療管路的廠家（避免通用五金廠的產品，質量無保障）。

避坑提醒

拒絕 “非標材質”：市場上有 “304 頂替 316L” 的情況，務必現場用光譜儀檢測（Cr、Ni、Mo 含量達標）；

拒絕 “酸洗彎管”：酸洗會殘留酸液，腐蝕材質，且內壁粗糙，需選 “鈍化 + 電解拋光” 工藝；

不選小半徑熱彎：即使價格低，也會導致衛生不達標、易失效；

不忽視焊縫檢測：無檢測報告的焊縫可能存在氣孔、裂紋，后期易泄漏污染。

通過以上步驟，可確保所選不銹鋼彎管既符合食品醫療行業的安全合規要求，又能適配設備的實際使用場景，避免因材質、工藝問題導致的污染風險或設備故障。
