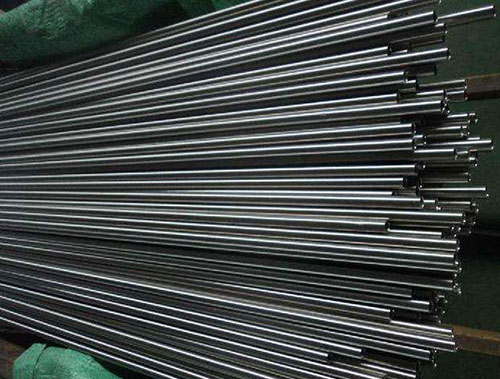

汽車行業使用的不銹鋼毛細管規格主要取決于具體應用場景,常見外徑范圍為0.2mm~12mm,壁厚為0.05mm~2.0mm,材質以304/304L 和 316/316L為主,執行標準包括 ASTM A632、A213、A269、GB/T 3090-2021 等。以下是分場景的詳細規格說明:一、核心規格范圍表格參數 典型范圍 公差要求 備注外徑 (OD) 0.2mm~12mm ±0.02mm~±0.20mm 精密應用 (如傳感器) 要求更高精度壁厚 (WT) 0.05mm~2.0mm ±0.01mm~±0.1mm 超薄壁管 (0.05mm~0.15mm) 用于特殊傳感器長度 100mm~6000mm 可定制 通常提供 6 米標準長度,按需切割材質 304/304L、316/316L、321、409L - 316L 耐腐蝕性優于 304,用于燃油 / 剎車系統二、分應用場景規格詳解1. 燃油系統與噴射系統典型規格:外徑 1.0mm~6.0mm,壁厚 0.2mm~0.8mm,材質 316L常用型號:Φ1.6×0.3、Φ2.0×0.4、Φ3.0×0.5、Φ4.0×0.6、Φ6.0×0.8特殊應用:噴油嘴毛細管外徑 0.5mm~1.2mm,壁厚 0.15mm~0.25mm,用于精確控制燃油流量2. 剎車與液壓系統標準規格:外徑 3.175mm (1/8")、4.76mm (3/16")、6.35mm (1/4"),壁厚 0.7mm~1.0mm,材質 304/316L高壓應用:316L 材質,外徑 4.76mm,壁厚 1.0mm,滿足 SAE J1401 標準,爆破壓力≥1000barABS 系統:外徑 2.5mm~4.0mm,壁厚 0.5mm~0.7mm,用于信號傳輸和壓力控制3. 傳感器與控制系統溫度傳感器:外徑 1.0mm~5.0mm,壁厚 0.1mm~0.5mm,材質 304/321,執行 GB/T 14976 標準壓力傳感器:外徑 1.5mm~4.0mm,壁厚 0.3mm~0.6mm,材質 316L,確保氣密性和耐腐蝕性液位傳感器:外徑 1.2mm~3.0mm,壁厚 0.2mm~0.4mm,用于油箱和冷卻液箱液位監測特殊規格:超細管 Φ0.5×0.15、Φ0.8×0.2,用于微型傳感器信號傳輸4. 空調與制冷系統典型規格:外徑 1.8mm~4.0mm,壁厚 0.2mm~0.5mm,材質 304/316L,用于制冷劑控制R134a/R1234yf 系統:外徑 2.0mm~3.0mm,壁厚 0.3mm~0.4mm,滿足汽車空調系統緊湊性要求5. 排氣與尾氣處理系統EGR 系統:外徑 3.0mm~6.0mm,壁厚 0.8mm~1.2mm,材質 321/310S,耐高溫 (≤800℃) 和腐蝕NOx 傳感器:外徑 2.5mm~4.0mm,壁厚 0.5mm~0.8mm,材質 316L,用于尾氣成分檢測三、常見標準規格對照表表格外徑 × 壁厚 (mm) 內徑 (mm) 典型應用 材質1.0×0.2 0.6 微型傳感器 316L1.6×0.3 1.0 燃油系統、傳感器 304/316L2.0×0.4 1.2 剎車系統、壓力傳感器 316L3.0×0.5 2.0 空調系統、EGR 系統 304/3214.76×0.7 3.36 剎車主管道 (3/16") 304/316L6.0×0.8 4.4 燃油回油管、液壓系統 316L6.35×1.0 4.35 高壓液壓管 (1/4") 316L四、關鍵選擇要點材質選擇:普通應用選 304,耐腐蝕 / 高溫應用選 316L/321,排氣系統選 310S精度要求:傳感器應用選擇高精度管 (公差≤±0.02mm),普通管路可放寬至 ±0.1mm連接方式:根據連接需求選擇帶擴口、縮口或平頭的毛細管執行標準:汽車行業常用 ASTM A632 (毛細管專用)、SAE J1401 (剎車管)、GB/T 3090-2021 (不銹鋼毛細管)。
