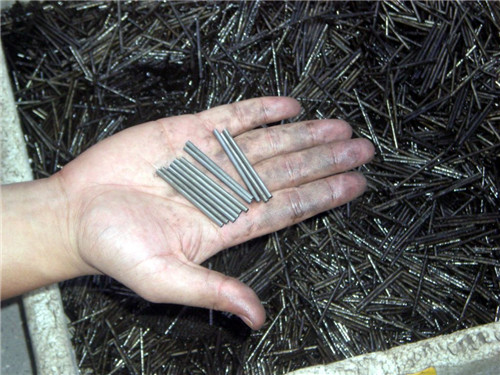

不銹鋼毛細管在航空領域的應用場景極為關鍵，涵蓋液壓控制系統、燃油輸送管路、航空電子冷卻回路、氣動傳感管路、發動機潤滑系統等核心部位，其尺寸精度（包括外徑公差、內徑公差、壁厚均勻性、圓度、直線度、表面粗糙度）直接決定了航空系統的安全性、可靠性、運行效率和使用壽命，是航空級毛細管的核心性能指標之一。以下從具體影響維度、應用場景關聯及行業要求展開詳細分析：
一、核心尺寸精度參數及航空領域的嚴苛要求
航空用不銹鋼毛細管（常用材質為 316L、17-4PH、Inconel 600 等耐蝕 / 高溫合金）的尺寸精度需滿足航空行業標準（如 ASME B36.19、ISO 15510、SAE AS26991），關鍵參數要求通常遠高于工業通用標準：
尺寸參數    航空級要求（典型值）    工業級要求（參考）
外徑公差    ±0.01~±0.03mm（φ1~φ6mm 毛細管）    ±0.05~±0.1mm
內徑公差    ±0.005~±0.02mm    ±0.03~±0.08mm
壁厚均勻性    偏差≤5%（薄壁管：壁厚 0.1~0.5mm）    偏差≤10%~15%
圓度    ≤0.008mm    ≤0.02mm
直線度    ≤0.1mm/m    ≤0.3mm/m
表面粗糙度（內 / 外）    Ra≤0.2~0.4μm（拋光處理）    Ra≤0.8~1.6μm
這些要求源于航空環境的極端性：高空 - 55℃~150℃的溫度波動、發動機艙 200℃以上的高溫、高壓（液壓系統壓力可達 3000~5000psi）、持續振動（頻率 10~2000Hz）、腐蝕介質（燃油、液壓油、水汽、鹽霧）等，尺寸精度的微小偏差會被極端環境放大，引發連鎖故障。
二、尺寸精度對航空應用的關鍵影響
1. 密封可靠性與泄漏風險（最核心安全隱患）
航空液壓系統、燃油管路是高壓密封環境，毛細管與接頭（焊接、釬焊、卡套式接頭）的配合精度直接決定密封效果：
外徑公差超標：若外徑偏大，裝配時會擠壓密封件（如 O 型圈、卡套），導致密封件變形、劃傷，長期振動下出現密封失效；若外徑偏小，接頭與管壁間隙過大，高壓流體（液壓油、燃油）易從間隙滲漏，引發火災、系統壓力驟降等致命事故。
內徑公差超標：內徑偏小會導致流體流速過高，局部壓力集中，加劇密封面的沖擊磨損；內徑偏大則會降低密封件的預緊力，無法形成有效密封。
圓度偏差：管壁不圓（橢圓度超標）會導致接頭與管壁接觸不均勻，局部間隙過大，密封壓力分布失衡，高溫高壓下易出現滲漏。
典型場景：飛機起落架液壓控制管路若毛細管密封失效，會導致起落架無法正常伸縮，直接影響飛行安全；燃油管路泄漏則可能引發空中火災。
2. 系統壓力損失與控制精度
航空液壓控制系統（如飛行操縱面、發動機推力控制）、氣動傳感系統對流量穩定性和壓力響應速度要求極高，尺寸精度直接影響流體力學性能：
內徑公差偏差：內徑是流量計算的核心參數（流量與內徑的四次方成正比，根據泊肅葉定律），若內徑偏小 5%，流量會減少約 18%，導致系統壓力損失過大，操縱面響應延遲；若內徑偏大，流量過剩會導致系統能耗增加，同時影響控制精度（如發動機推力調節不準）。
壁厚均勻性：薄壁毛細管（壁厚 0.1~0.3mm）若壁厚不均，會導致管路內流體流速分布不均，局部產生湍流，加劇壓力波動，影響傳感器的信號采集精度（如壓力傳感器、流量傳感器）。
表面粗糙度：內壁 Ra 值超標（如＞0.8μm）會增加流體摩擦阻力，導致壓力損失增大，同時內壁雜質易附著，長期使用可能引發管路堵塞（如燃油系統中的雜質沉積）。
典型場景：航空發動機的燃油計量管路若內徑偏差，會導致燃油供給量與發動機需求不匹配，引發燃燒不充分、推力不足或過熱損壞；液壓操縱系統的壓力損失會導致飛行員操作時 “遲滯感”，影響飛行姿態控制的精準性。
3. 結構強度與疲勞壽命
航空毛細管需承受持續振動（如發動機運行時的高頻振動）、溫度循環（高空低溫與發動機艙高溫交替）和高壓沖擊，尺寸精度直接決定結構強度和抗疲勞性能：
壁厚均勻性：薄壁毛細管若局部壁厚偏薄（偏差＞5%），會導致該區域應力集中，長期振動下易產生疲勞裂紋，裂紋擴展后引發管路斷裂；壁厚偏厚則會增加整機重量（航空領域 “克重必爭”，多余重量會降低燃油效率）。
直線度偏差：直線度超標（如＞0.2mm/m）會導致管路安裝時產生額外的彎曲應力，振動環境下應力疊加，加速疲勞失效；同時彎曲部位會加劇流體湍流，進一步增加壓力損失和管壁磨損。
外徑公差：外徑偏大的毛細管在密集管路布置中（如發動機艙內管路錯綜復雜）會受到相鄰部件的擠壓，產生裝配應力，長期高溫下應力釋放可能導致管路變形或接頭松動。
典型場景：發動機潤滑系統的毛細管若壁厚不均，在高頻振動下易斷裂，導致潤滑油泄漏，發動機因缺油而燒毀；溫度循環中，壁厚不均的管路會因熱膨脹系數差異產生內應力，加速裂紋萌生。
4. 裝配兼容性與互換性
航空制造采用 “模塊化生產 + 全球采購” 模式，毛細管需與不同廠家的接頭、閥門、傳感器等部件精準匹配，尺寸精度的一致性直接影響裝配效率和互換性：
外徑公差一致性：批量生產的毛細管若外徑偏差范圍過大（如超出 ±0.03mm），會導致部分管路無法插入卡套接頭，或插入后卡套無法有效咬緊，需現場打磨調整，嚴重影響裝配進度（航空制造對生產周期和工藝穩定性要求極高）。
內徑與接頭孔徑匹配：若毛細管內徑與接頭通孔尺寸偏差過大，會導致焊接 / 釬焊時接頭間隙不均勻，焊接質量下降（如產生氣孔、未焊透、裂紋），接頭強度不足，振動環境下易斷裂。
行業要求：航空級毛細管需通過 “批次尺寸一致性檢測”，同一批次產品的尺寸偏差范圍需控制在 ±0.01mm 內，確保 100% 互換性。
5. 耐極端環境性能
航空環境的腐蝕、高溫、高壓會放大尺寸精度缺陷的影響：
腐蝕環境：壁厚不均的管路在鹽霧（海洋性氣候飛行）、液壓油 / 燃油的化學作用下，薄壁厚區域易發生點蝕，逐步穿透管壁；內徑偏小會導致流體滯留，加劇局部腐蝕（如燃油中的水分沉積）。
高溫環境：發動機艙內溫度可達 200~300℃，不銹鋼在高溫下的強度下降，若管壁不均，薄壁區域會因承受相同壓力而產生更大變形，長期高溫下易發生蠕變失效。
三、不同航空應用場景的尺寸精度優先級
應用場景    核心尺寸精度參數（優先級）    精度不足的主要風險
液壓控制系統（操縱面、起落架）    外徑公差＞圓度＞壁厚均勻性＞內徑    密封失效、壓力損失、操縱延遲、管路斷裂
燃油輸送 / 計量管路    內徑公差＞表面粗糙度＞壁厚均勻性    流量偏差、燃燒不充分、泄漏、堵塞
航空電子冷卻回路（雷達、航電）    內徑公差＞直線度＞壁厚均勻性    散熱效率不足、電子元件過熱損壞
氣動傳感管路（壓力 / 流量傳感器）    內徑公差＞表面粗糙度＞圓度    測量精度偏差、信號延遲
發動機潤滑管路    壁厚均勻性＞外徑公差＞圓度    疲勞斷裂、潤滑油泄漏、發動機損壞
四、行業規范與質量控制要求
航空用不銹鋼毛細管必須符合嚴格的行業標準，如：
ASME B36.19：不銹鋼毛細管尺寸公差規范（航空級需滿足 “精密級” 要求）；
SAE AS26991：航空航天用耐腐蝕不銹鋼毛細管標準（明確壁厚均勻性、圓度、表面處理要求）；
ISO 15510：航空航天流體系統用鋼管技術規范（包含尺寸精度、疲勞性能、腐蝕測試要求）。
質量控制環節需通過：
在線尺寸檢測：采用激光測徑儀（外徑精度 ±0.001mm）、內徑千分表（內徑精度 ±0.002mm）實時監控；
壁厚均勻性檢測：超聲波測厚儀（精度 ±0.005mm），每 100mm 檢測一個點；
圓度 / 直線度檢測：圓度儀、激光直線度測量儀；
批次一致性驗證：每批次隨機抽取 30% 產品進行尺寸檢測，不合格率需≤0.1%。
五、總結：尺寸精度是航空用毛細管的 “生命線”
不銹鋼毛細管的尺寸精度直接關聯航空系統的安全邊界、控制精度、可靠性和壽命，其影響呈現 “牽一發而動全身” 的特點：微小的尺寸偏差在航空極端環境下會被放大，從 “性能偏差” 演變為 “安全隱患”。因此，航空領域對毛細管的尺寸精度要求遠高于工業通用場景，不僅需要滿足靜態尺寸公差，還需考慮動態工況下（振動、溫度循環）的尺寸穩定性。
在選型和使用時，需優先選擇符合航空標準的供應商，明確尺寸精度參數（而非僅標注 “精密級”），并通過第三方檢測驗證批次一致性，避免因成本妥協而降低精度要求 —— 航空領域的 “精度冗余” 是保障飛行安全的關鍵，任何尺寸偏差引發的故障都可能造成不可挽回的損失。
